下滑块型芯穿动模镶块结构，生产很难受，热模就出问题...

懿予 · 发表于 2016-11-29 16:26:54

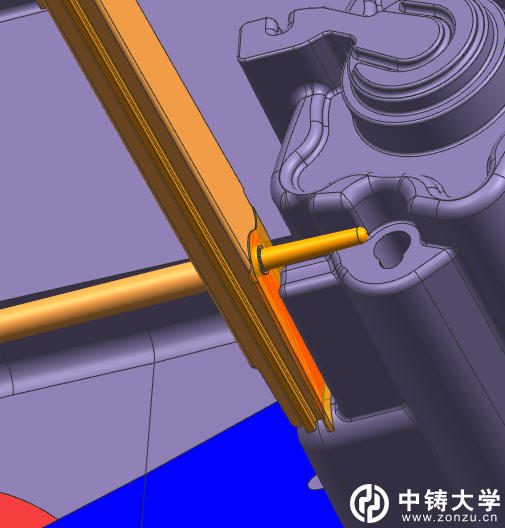

下滑块型芯穿动模镶块结构，生产很难受，热模就出问题，快来想想法子

达达压铸 · 发表于 2016-11-30 09:37:33

懿予发表于 2016-11-30 09:02
附图镶块模芯成型位置配合做大？？？？

刘森林 · 发表于 2016-11-29 17:17:51

为什么这样设计呢？塑胶还有可能。铝合金就是肯爹

懿予 · 发表于 2016-11-29 17:22:04

刘森林发表于 2016-11-29 17:17
为什么这样设计呢？塑胶还有可能。铝合金就是肯爹

结构限制，不这样设计就不能预铸孔

18523077330 · 发表于 2016-11-29 17:24:23

看结构，可以两个滑块插啊，这样做生产的时候问题就来了

18523077330 · 发表于 2016-11-29 17:25:26

下方滑块做上去，加大

刘森林 · 发表于 2016-11-29 17:27:19

懿予发表于 2016-11-29 17:22
结构限制，不这样设计就不能预铸孔

不能协商？出预知孔也可以放镶件达到嘛。

懿予 · 发表于 2016-11-29 17:33:45

刘森林发表于 2016-11-29 17:27
不能协商？出预知孔也可以放镶件达到嘛。

有你说的这么简单就不拿出来讨论了哈

懿予 · 发表于 2016-11-29 17:35:06

18523077330 发表于 2016-11-29 17:25
下方滑块做上去，加大

分型下滑块怎么都分不上去了

朱建清 · 发表于 2016-11-29 17:48:00

镶件上的孔应该没有锥度吧？把它改为单边5度试试

Brent_深圳压铸 · 发表于 2016-11-29 17:57:23

结构不改这设计要多厉害的温控
