[求助] 油路板铸造及进浇方式探讨

[复制链接]

51

学分

20

回帖

3

主题

幼儿园中班

金币
73
积分
51
发表于 2019-10-22 18:52:35 | 显示全部楼层 |阅读模式

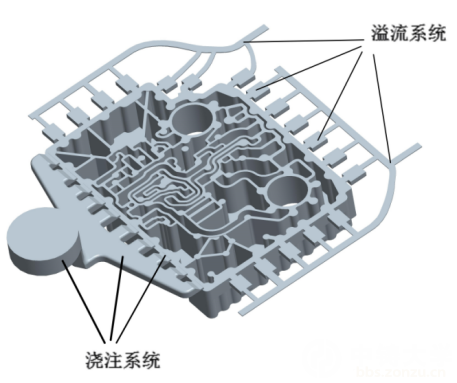

最近接触到了一块油路板,尺寸550-400-85,壁厚4mm,重18kg,材料YL101,首先选用了压铸成型,但是板面油道复杂,厚度不均,缩孔严重,望各位老师指导一下进浇方式。
回复

使用道具 举报

51

学分

20

回帖

3

主题

幼儿园中班

金币
73
积分
51
 楼主| 发表于 2019-10-22 18:58:26 | 显示全部楼层
油路板压铸生产是不是选的不当?
回复 支持 反对

使用道具 举报

986

学分

116

回帖

1

主题

高中一年级

金币
1855
积分
986
QQ
发表于 2019-10-22 19:23:26 | 显示全部楼层
压铸机多大?
来自安卓客户端来自安卓客户端
RICKY TSUI
回复 支持 反对

使用道具 举报

51

学分

20

回帖

3

主题

幼儿园中班

金币
73
积分
51
 楼主| 发表于 2019-10-22 19:32:35 | 显示全部楼层

2500的,冲头直径150
回复 支持 反对

使用道具 举报

986

学分

116

回帖

1

主题

高中一年级

金币
1855
积分
986
QQ
发表于 2019-10-22 19:42:07 | 显示全部楼层
压铸件背面图看看
来自安卓客户端来自安卓客户端
RICKY TSUI
回复 支持 反对

使用道具 举报

51

学分

20

回帖

3

主题

幼儿园中班

金币
73
积分
51
 楼主| 发表于 2019-10-22 19:43:20 | 显示全部楼层
RICKYLISA 发表于 2019-10-22 19:42
压铸件背面图看看

背面平的,没特殊结构
回复 支持 反对

使用道具 举报

986

学分

116

回帖

1

主题

高中一年级

金币
1855
积分
986
QQ
发表于 2019-10-22 19:44:54 | 显示全部楼层
从背面(底部)进料
来自安卓客户端来自安卓客户端
RICKY TSUI
回复 支持 反对

使用道具 举报

51

学分

20

回帖

3

主题

幼儿园中班

金币
73
积分
51
 楼主| 发表于 2019-10-22 19:48:22 | 显示全部楼层
RICKYLISA 发表于 2019-10-22 19:44
从背面(底部)进料

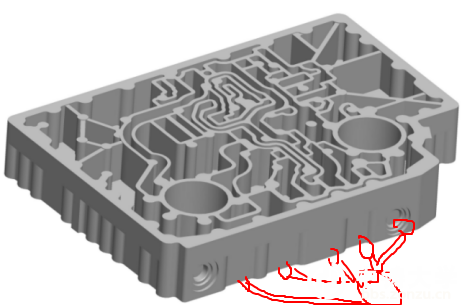

这个样子么?怕不好开模
回复 支持 反对

使用道具 举报

986

学分

116

回帖

1

主题

高中一年级

金币
1855
积分
986
QQ
发表于 2019-10-22 19:53:17 | 显示全部楼层
原进料口改到下面下面
来自安卓客户端来自安卓客户端
RICKY TSUI
回复 支持 反对

使用道具 举报

986

学分

116

回帖

1

主题

高中一年级

金币
1855
积分
986
QQ
发表于 2019-10-22 20:04:43 | 显示全部楼层
RICKY TSUI
