[求助] 求教大神铝合金模具如何进料

[复制链接]

732

学分

493

帖子

7

主题

初中三年级

Rank: 12Rank: 12Rank: 12

金币
989
积分
732
QQ
11#
发表于 2019-5-26 12:57:46 | 只看该作者
那个地方壁厚是多少?怎么让料顺利的去图的左边呢?所以个人感觉不大现实。而且这个产品要用铝合金材料,重力压铸生产应该还有很多地方要改一下。或者后续加工要计划好!
来自安卓客户端来自安卓客户端
别喊累,么人会帮你做。别喊苦,么人会在乎你。别认输,么人希望你赢。别靠人,只有自己最可靠。
回复 支持 反对

使用道具 举报

732

学分

493

帖子

7

主题

初中三年级

Rank: 12Rank: 12Rank: 12

金币
989
积分
732
QQ
12#
发表于 2019-5-26 13:01:06 | 只看该作者
即使三板模,这个位置也不是最佳进料位置
来自安卓客户端来自安卓客户端
别喊累,么人会帮你做。别喊苦,么人会在乎你。别认输,么人希望你赢。别靠人,只有自己最可靠。
回复 支持 反对

使用道具 举报

963

学分

361

帖子

0

主题

高中一年级

Rank: 13Rank: 13Rank: 13Rank: 13

金币
1564
积分
963
13#
发表于 2019-5-27 09:12:17 | 只看该作者
鸿雁 发表于 2019-5-26 12:57
那个地方壁厚是多少?怎么让料顺利的去图的左边呢?所以个人感觉不大现实。而且这个产品要用铝合金材料,重 ...

图左如成型不良可以开浇口,这个位置开冲模冲,浇口位置要接近前模,开上表面去,不能开骨位底部
来自安卓客户端来自安卓客户端
回复 支持 反对

使用道具 举报

963

学分

361

帖子

0

主题

高中一年级

Rank: 13Rank: 13Rank: 13Rank: 13

金币
1564
积分
963
14#
发表于 2019-5-27 09:13:40 | 只看该作者
我想法是尽可能流程短,填充顺序控制好,应该不难打
来自安卓客户端来自安卓客户端
回复 支持 反对

使用道具 举报

732

学分

493

帖子

7

主题

初中三年级

Rank: 12Rank: 12Rank: 12

金币
989
积分
732
QQ
15#
发表于 2019-5-27 09:52:03 | 只看该作者
364949422 发表于 2019-5-27 09:12
图左如成型不良可以开浇口,这个位置开冲模冲,浇口位置要接近前模,开上表面去,不能开骨位底部
...

开上表面就合理很多了!入水记号在骨位这边,所以我理解错了。你这方案应该可以,入水可以4个,用模流分析调整下可行。
来自安卓客户端来自安卓客户端
别喊累,么人会帮你做。别喊苦,么人会在乎你。别认输,么人希望你赢。别靠人,只有自己最可靠。
回复 支持 反对

使用道具 举报

963

学分

361

帖子

0

主题

高中一年级

Rank: 13Rank: 13Rank: 13Rank: 13

金币
1564
积分
963
16#
发表于 2019-5-27 09:55:07 | 只看该作者
鸿雁 发表于 2019-5-27 09:52
开上表面就合理很多了!入水记号在骨位这边,所以我理解错了。你这方案应该可以,入水可以4个,用模流分 ...

嗯,在骨位那里打肯定打不好的,分型要分上面去
来自安卓客户端来自安卓客户端
回复 支持 反对

使用道具 举报

963

学分

361

帖子

0

主题

高中一年级

Rank: 13Rank: 13Rank: 13Rank: 13

金币
1564
积分
963
17#
发表于 2019-5-27 09:56:17 | 只看该作者
还不能完全在上面,要分在上面厚度中下方,这样料才能同时往表面和骨位方向走
来自安卓客户端来自安卓客户端
回复 支持 反对

使用道具 举报

93

学分

29

帖子

4

主题

小学一年级

Rank: 4

金币
149
积分
93
18#
 楼主| 发表于 2019-5-27 10:58:36 | 只看该作者
364949422 发表于 2019-5-27 09:56
还不能完全在上面,要分在上面厚度中下方,这样料才能同时往表面和骨位方向走
...

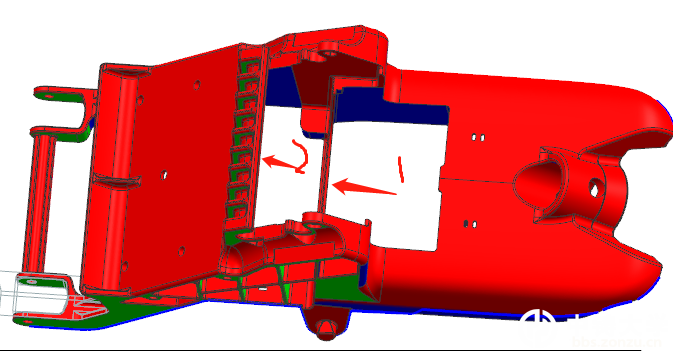

师傅,是从哪个位置入,1还是2?
回复 支持 反对

使用道具 举报

963

学分

361

帖子

0

主题

高中一年级

Rank: 13Rank: 13Rank: 13Rank: 13

金币
1564
积分
963
19#
发表于 2019-5-27 11:03:42 | 只看该作者
没发现你这个方向是这样的,这难度又高了,这个的话就一那里进去,2的分型做顺滑点,2那里做搭桥过去
来自安卓客户端来自安卓客户端
回复 支持 反对

使用道具 举报

93

学分

29

帖子

4

主题

小学一年级

Rank: 4

金币
149
积分
93
20#
 楼主| 发表于 2019-5-27 12:57:47 | 只看该作者
364949422 发表于 2019-5-27 11:03
没发现你这个方向是这样的,这难度又高了,这个的话就一那里进去,2的分型做顺滑点,2那里做搭桥过去
...

多谢师傅
