冲蚀点解决方案

LOXOxugong001 · 发表于 2025-11-27 09:18:30

今天给大家带来的案例是压铸模冲蚀点腐蚀问题解决方案

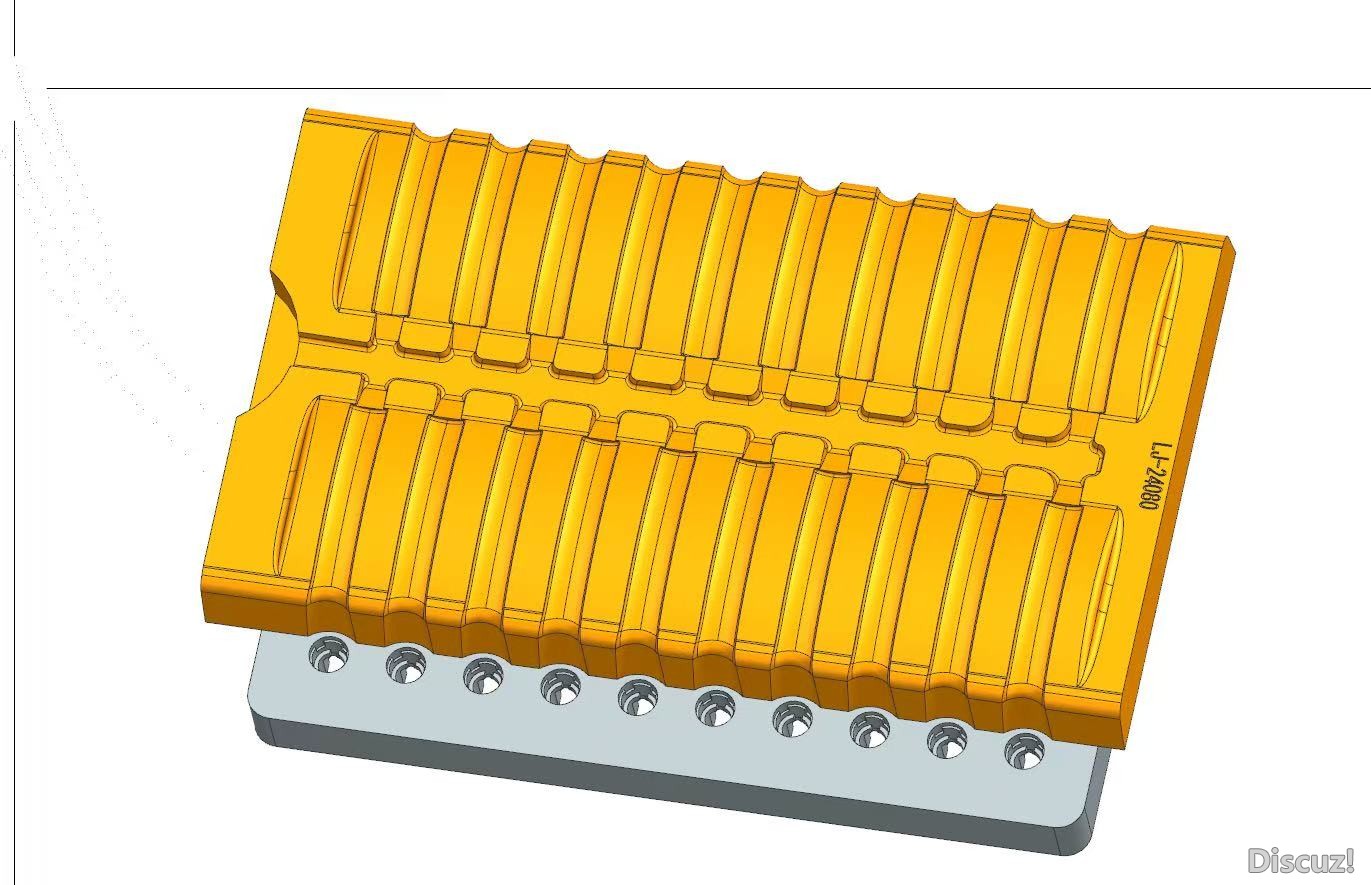

模具材质 H13
处理氮化
产品锁具一出24

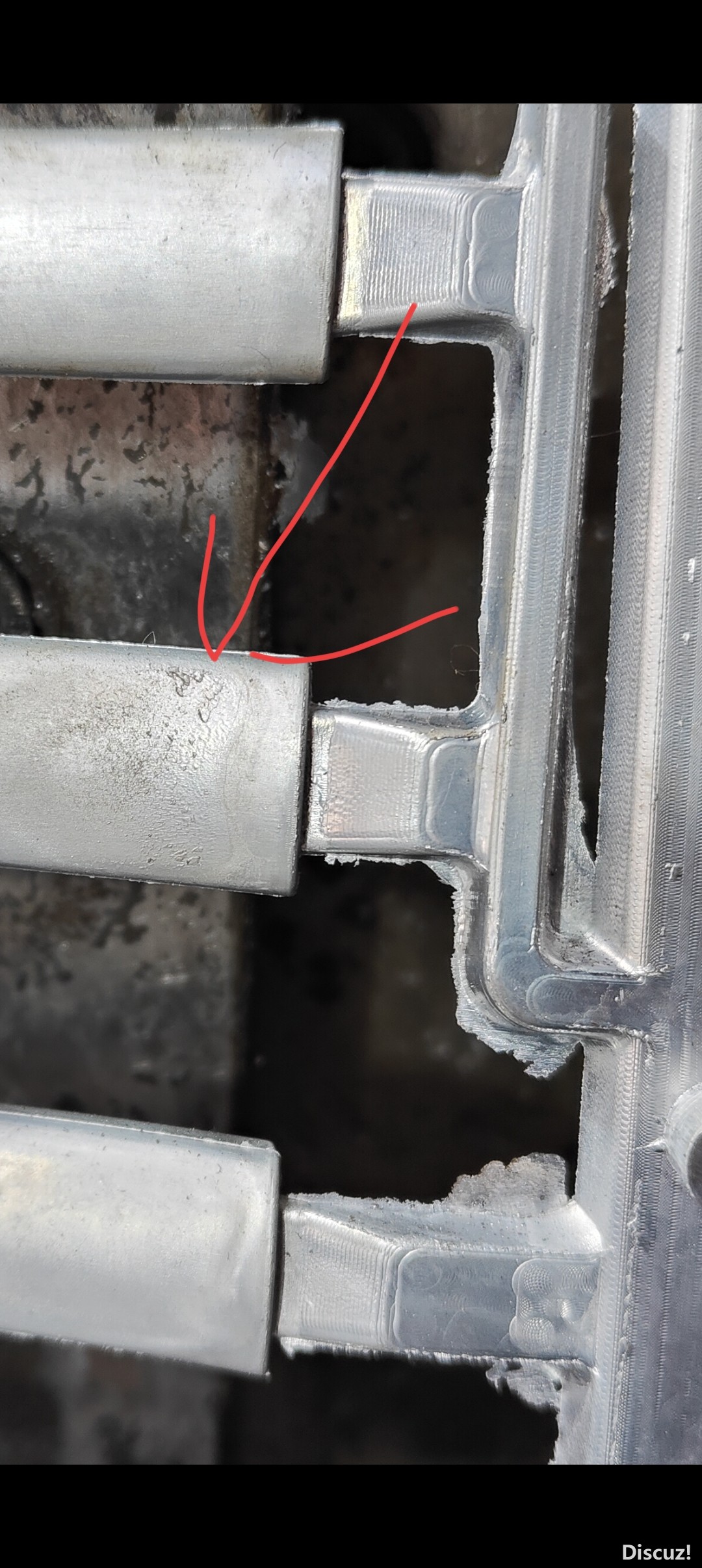

问题冲蚀腐蚀问题导致模具出现凹点产品表面出现凸点，导致产品不合格
解决方案凹点局部打磨2毫米，用高硬度焊丝补焊高于模具在进行打磨加工
注意点模具氮化普通焊机无法进行焊补，氩弧焊焊补硬度不高，原模具可出7000模，压弧焊焊完出2500模出现问题，激光焊焊完出2500模左右，采用HRWS-3250焊补完成后可出12000模，有效降低停机维护时间，提高生产效率，更多详细案例联系徐工 13818122092

LOXOxugong001 · 发表于 2025-11-27 14:44:38

11111111111

和气生财 · 发表于 2025-12-2 18:16:09

加涂层，增加模具硬度

		自动登录	找回密码
密码			立即注册

[讨论] 冲蚀点解决方案
