刘老师的交流版块怎么没了？

steelhyc · 发表于 2017-4-17 19:45:11

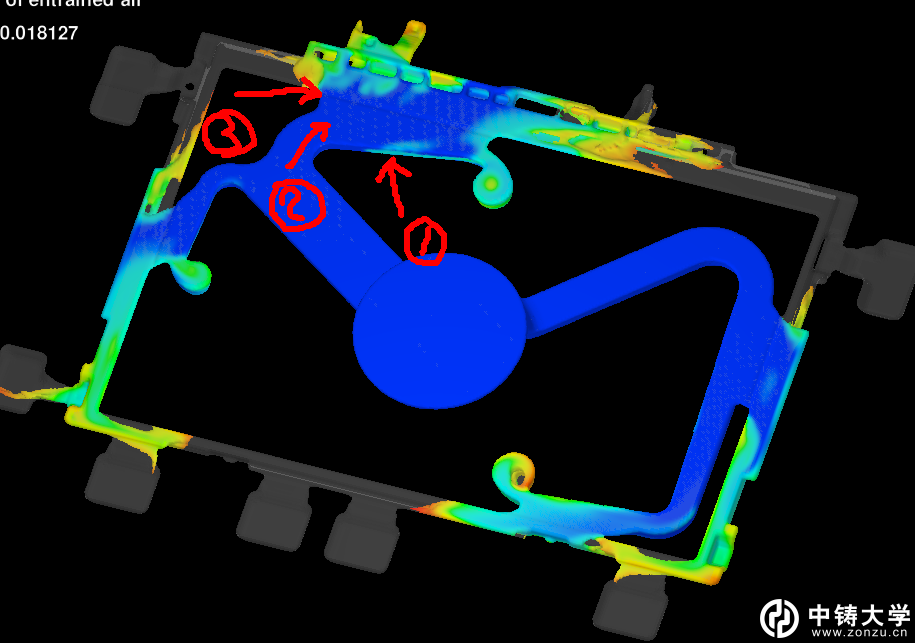

有个问题请教各位一下，如下图，如果流入角是40度，如果中间有三角区，那么是不是中间就没有料射入？或者中间会包气？

钱不够用 · 发表于 2017-4-17 19:48:31

中间用菱形分流岛

steelhyc · 发表于 2017-4-17 19:59:06

如果流入角是正切值的话，除非三角区比直浇道窄，修改入料口方向应该没有什么影响吧？

admin · 发表于 2017-4-18 09:55:00

关于刘老师版块，主要考虑帖子数量，如果帖子量较多会重新开启。

刘广富 · 发表于 2017-4-18 15:02:18

图示是双切向浇道在大型圆形零件上应用情况，中间有三角区浇口打开。

刘广富 · 发表于 2017-4-18 15:05:16

近几年在网上看到的切向浇道，中间用菱形分流岛。与我学习、应用的切向浇道略有不同，可能是新版本吧

steelhyc · 发表于 2017-4-18 16:48:02

谢谢刘老师解惑！
在实际运用中，个人感觉受到如下几个方面的影响：
1.横浇道的方向；
2.横浇道收缩的比例；
3.浇口的开口方向。
不知对不对？角度不知怎么取？

刘广富 · 发表于 2017-4-18 17:34:09

《压铸模浇道系统设计实践》，十一、相关案例。一压铸模浇道系统科学设计过程一文中的案例，就是一个方框零件。

刘广富 · 发表于 2017-4-18 17:58:29

压铸模浇道系统设计是一整套技术，设计过程中的每一步都需要认真对待，一步失误，都会影响整体效果。

steelhyc · 发表于 2017-4-19 09:15:10

感谢刘老的无私分享，您的案例让人豁然开朗。
我还有些不明白，成型时间与厚度有关，但是对小件来说好像不适用。
成型时间的取值对浇口面积影响很大，比如0.01和0.02就差了一倍。怎么取才会更准确？望老师不吝赐教。
