切向流道浇口速度控制问题

夜雨

1、切向浇道的长度是根据产品尺寸和你需要的进浇位置有关，长度不管设置多少，你都按比例分成几等分来控制浇道面积惭缩（见设计手册）；
2、讲速度问题是比较复杂的，压铸是一个变化过程，如果要研究一项事物，得到一定的试验数据，都是在特定的条件下进行的；**当浇道未充满时，整个浇口的压力未形成均衡，所以速度是不同的，而且前端是先填充的（取决于快压射启点又会有不同的变化）；当浇道填充完时，受压力传递影响，速度两侧理论上会快，但是从设计时考虑你可以不去研究，并认为他是当同速度；
3、选择了切向浇道，你应该要明白这个浇道的特性，他是有流向角的，取决于你入口处浇道截面积与内浇口的面积比；角度是有范围的（27~45度），所以两侧填充快主要是流向角问题和压力传递问题；因此你没有必要去研究这变化的速度问题；
4、根据不同产品，不同的填充需求来选择合适的浇道形式，而且各种浇道是可以组合的；
5、同样是切向浇道，也可以从浇道的细节设计上去改变填充角，和流量问题，这是你需要去抓住的关键

夜雨

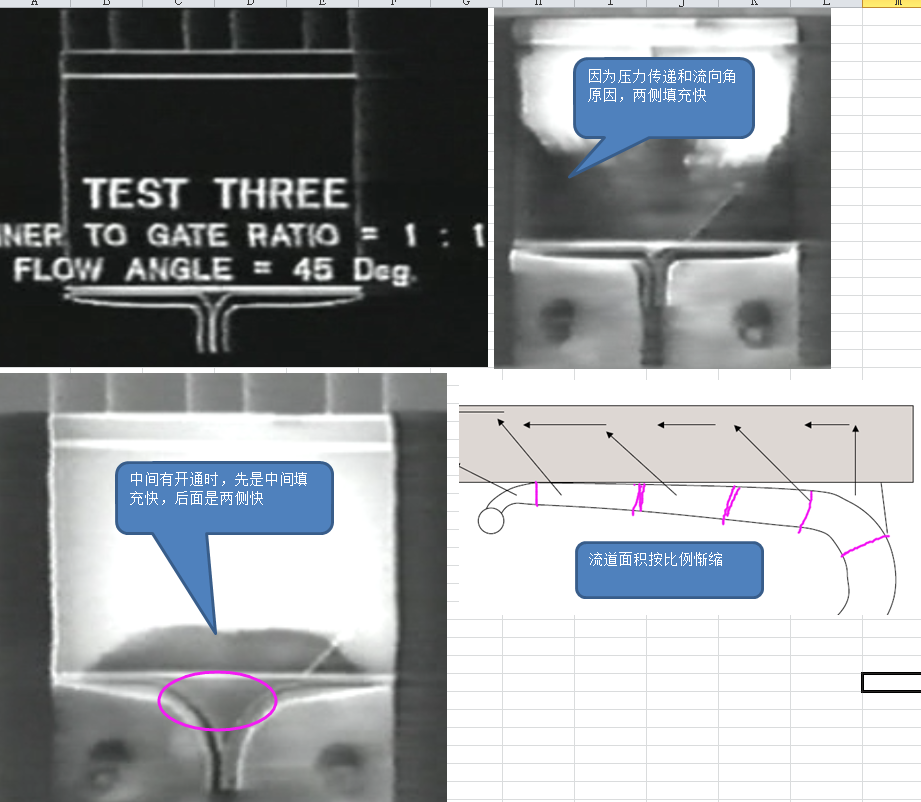

附上图片，供参考。。。。。。。。。。。。

hanshaofu

夜雨 发表于 2016-10-9 17:32
1、切向浇道的长度是根据产品尺寸和你需要的进浇位置有关，长度不管设置多少，你都按比例分成几等分来控制 ...

非常感谢孙工的讲解！很透彻

夜雨

hanshaofu 发表于 2016-10-9 18:19
非常感谢孙工的讲解！很透彻

谢谢韩老师为大家提供的学习、交流平台！

benbengzhu

夜雨 发表于 2016-10-9 17:32
1、切向浇道的长度是根据产品尺寸和你需要的进浇位置有关，长度不管设置多少，你都按比例分成几等分来控制 ...

果然是大师级人物，分析合理，讲解透彻，太感谢了

夜雨

benbengzhu 发表于 2016-10-9 20:53
果然是大师级人物，分析合理，讲解透彻，太感谢了

刘广富

只有浇口上的每一个点到冲头的条件完全一致，浇口速度与金属压力关系式的Cd值才一致。所以，在同一个浇道系统中，浇口速度不一致是绝对的，一致是相对的。只是差别不会太大，我们就假设是一致的。

刘广富

扇形浇道在浇口宽度方向上的浇口速度是不一致的，这个不一致是扇形浇道的特点，也是优点。所以扇形浇道对特别适宜充型圆形零件。

hanshaofu

1466073735 发表于 2016-10-10 09:08
扇形浇道在浇口宽度方向上的浇口速度是不一致的，这个不一致是扇形浇道的特点，也是优点。所以扇形浇道对特 ...

刘老师，这个点我还有点糊涂，我开了个新帖子，向您咨询一下。

hanshaofu

1466073735 发表于 2016-10-10 09:08
扇形浇道在浇口宽度方向上的浇口速度是不一致的，这个不一致是扇形浇道的特点，也是优点。所以扇形浇道对特 ...

明白了，不仅是压力在决定填充速度，而且冲头到内浇口处的条件Cd值也是决定因素，一般我们认为在同一个浇注系统中Cd是一个值，如果微观理解的话，每一个点的Cd值都有些不同。这是不是刘老师提到的“速度不同是绝对的，速度相同是相对的”？
