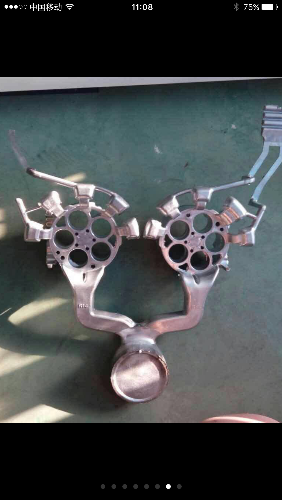

铝合金压铸空调压缩机，加工后缩孔比例高

罗海生 · 发表于 2016-10-13 15:49:45

加过桥可以先试

宁波拓鑫模具 · 发表于 2016-10-13 20:05:08

本帖最后由宁波拓鑫模具于 2016-10-13 20:08 编辑

发手机号我可以帮你改

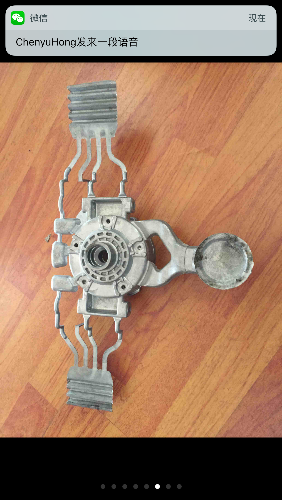

空调压缩机

xiaoxu · 发表于 2016-10-13 20:35:08

如果不影响使用的话，把预铸孔做深点。分流锥出来那段浇道横截面积偏小，

剑邑之锋 · 发表于 2016-10-13 20:58:13

考量铸件中心进浇应该会好些吧(三合模)

尘飞扬 · 发表于 2016-10-13 21:48:54

如果上面的孔加工，把镶针做短，并且做成锥形，转移缩孔位置后再加工掉

刘勇 · 发表于 2016-10-13 21:49:49

宁波拓鑫模具发表于 2016-10-13 20:05
发手机号我可以帮你改
空调压缩机

第一个相似度很高，可以模仿。

75229 · 发表于 2016-10-13 23:05:55

进浇式样值得商榷

Lucky · 发表于 2016-10-14 01:48:58

最直接的办法，红色区域烧焊断开，当渣包，蓝色入口处加宽，注意角度，成扇形

ZW1984 · 发表于 2016-10-14 19:09:02

中间芯子改成局部增压结构，立马解决。

SMS · 发表于 2016-10-14 20:30:01

进料口设计不合理，2个进料口射流对角不正确，远端的进料口速度远远大于近端的的那个，建议修改，

		自动登录	找回密码
密码			立即注册

[求助] 铝合金压铸空调压缩机，加工后缩孔比例高
