锌合金水纹缺陷问题分析

hanshaofu · 发表于 2017-4-27 09:22:47

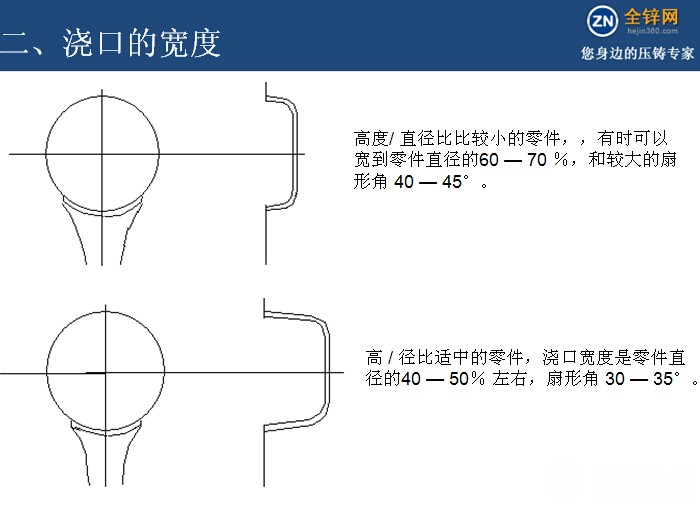

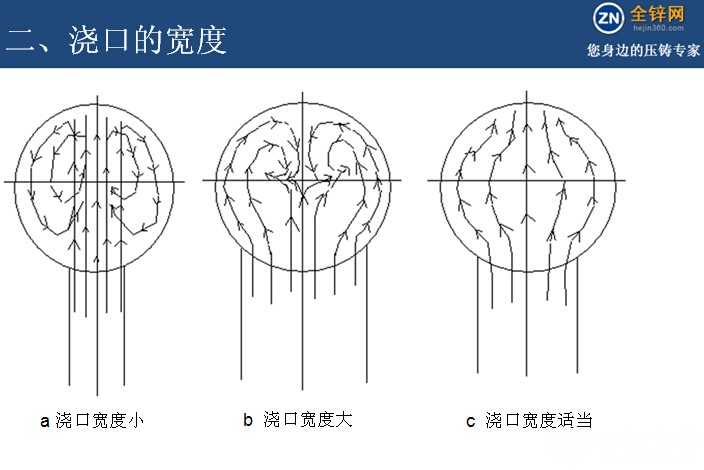

可以先从浇口的宽度入手，看上去浇口宽度有点过。下面两张图是对圆形的产品，浇口宽度对金属流向的影响。

来看看 · 发表于 2017-4-27 11:41:44

周章伟发表于 2017-4-26 19:30
就这款产品都是这个类型的

问下上面产品怎么从中间进料呢？

周章伟 · 发表于 2017-4-27 12:00:11

来看看发表于 2017-4-27 11:41
问下上面产品怎么从中间进料呢？

你模具都开成这样了，要改从中间进料走点麻烦，还要看位置够不够，画的丑将就看

来看看 · 发表于 2017-4-27 12:03:18

周章伟发表于 2017-4-27 12:00
你模具都开成这样了，要改从中间进料走点麻烦，还要看位置够不够，画的丑将就看

...

问题是合模线在手柄那

Brave · 发表于 2017-4-27 17:05:49

hanshaofu 发表于 2017-4-27 09:22
可以先从浇口的宽度入手，看上去浇口宽度有点过。下面两张图是对圆形的产品，浇口宽度对金属流向的影响。

...

谢谢你的建议

Brave · 发表于 2017-4-27 17:15:59

hanshaofu 发表于 2017-4-27 09:22
可以先从浇口的宽度入手，看上去浇口宽度有点过。下面两张图是对圆形的产品，浇口宽度对金属流向的影响。

...

你说的没错现在冷模能看出主要那两个地方会有水纹是因为两边的料走得快提前从面上通过柄处那里下去转圈了请教下我个人觉得开扇形的浇道可能效果会好点你觉得可取吗因为感觉现在的浇道太窄一进料去往两边跑两边的力度会比中间强产品直径45高20

谢谢

hanshaofu · 发表于 2017-4-27 17:19:39

Brave 发表于 2017-4-27 17:15
你说的没错现在冷模能看出主要那两个地方会有水纹是因为两边的料走得快提前从面上通过柄处那里下去转 ...

嗯，你说的对，这类型的产品用扇形浇铸系统就很好，锥形慎用，细节做不好的话效果较差。

18103320188 · 发表于 2017-4-27 17:22:59

换换锌合金 18103320188

Brave · 发表于 2017-4-27 21:25:37

18103320188 发表于 2017-4-27 17:22
换换锌合金 18103320188

这个好像没必要我们的合金是达标的不会有问题

孙议 · 发表于 2017-4-27 23:37:22

内浇口太宽了，拖模剂配稀点
