请问诸位大师该产品进注口怎么做才能减少气孔

13738643301 · 发表于 2016-12-2 07:10:10

该产品加工后两断有气孔，末端两个大圆处有冷隔
求解

朱建清 · 发表于 2016-12-2 07:52:07

这个产品以前讲解过，好像是你的进浇位置选错了，大致是两股流液成90对冲，导致末端冷隔。现在只有上面堵点，下面加点浇口位置。

18523077330 · 发表于 2016-12-2 08:27:02

这设计有点搞不懂

懿予 · 发表于 2016-12-2 08:50:20

重新理一理主次吧，这个件设计的有点过于复杂了，其实一个扇形流道就够了

提高工艺出品率 · 发表于 2016-12-2 09:08:20

浇口太多了，互相对冲卷气。

13738643301 · 发表于 2016-12-4 01:15:03

懿予发表于 2016-12-2 08:50
重新理一理主次吧，这个件设计的有点过于复杂了，其实一个扇形流道就够了 ...

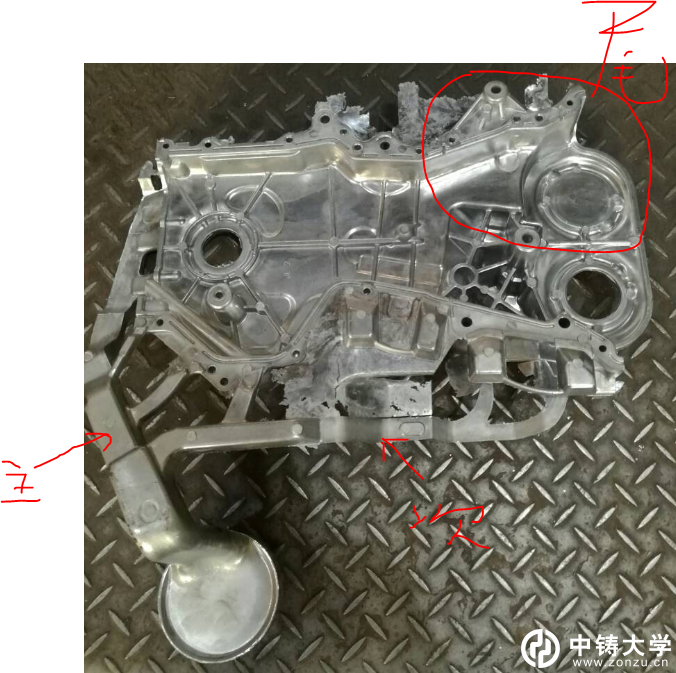

现在就是尾部那个圈里有气泡

13738643301 · 发表于 2016-12-4 01:17:16

懿予发表于 2016-12-2 08:50
重新理一理主次吧，这个件设计的有点过于复杂了，其实一个扇形流道就够了 ...

尾部圆圈处有气泡

懿予 · 发表于 2016-12-5 08:18:52

13738643301 发表于 2016-12-4 01:17
尾部圆圈处有气泡

把次浇道前面的只留一股，其余的堵了试试
